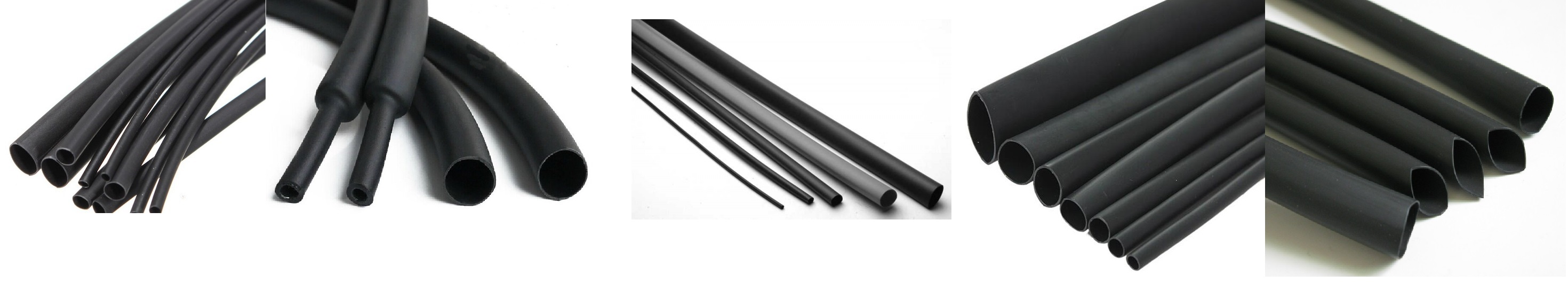

Трубка термозбіжна (термоусаджувальна) високовольтна 10 кВ

Высоковольтная термоусадочная трубка 10 кВ



    Предназначена для ремонта поврежденной изоляции и оболочек силовых кабелей, а также изоляции соединений кабельных жил, работающих под напряжением до 10 кВ

    Коэффициентусадки:                                         2:1, 3:1

    Цвет:                                                                           черный, коричневый

    Форма поставки:                                                   нарезка по 1м

    Устойчивость к UV:                                               да

    Повышенная механическая прочность:      да

    Устойчивость к кабельному маслу:               да

D min                                                                                               D max

(после усадки)               Оптимальный диапазон усадки            (до усадки)



      +20%                                                                                                        -10%


Трубки могут быть использованы для ремонта и соединения кабелей с пропитанной маслом изоляцией.

Таблица с описанием характеристик высоковольтной термоусадочной трубки 10кВ

Наименование

Диаметр

до усадки

мм

Толщина стенки

до усадки

мм

Толщина стенки

после усадки

мм

Длина

м

Термоусадочная трубка 10кВ 15/7,5
151 ± 0,2

2,2  ± 0,225
Термоусадочная трубка 10кВ 20/10
201 ± 0,2
2,2  ± 0,2
25
Термоусадочная трубка 10кВ 25/12,5
251 ± 0,2
2,5  ± 0,2
25
Термоусадочная трубка 10кВ 30/15
301 ± 0,2
2,5  ± 0,2
25
Термоусадочная трубка 10кВ 40/20
401.2  ± 0,2
2,5  ± 0,2
25
Термоусадочная трубка 10кВ 50/25
501.2  ± 0,2
2,5  ± 0,2
25
Термоусадочная трубка 10кВ 60/30
601.2  ± 0,2
2,8  ± 0,2
25
Термоусадочная трубка 10кВ 65/32,5
651.2  ± 0,2
2,8  ± 0,2
25
Термоусадочная трубка 10кВ 70/35
701.2  ± 0,2
2,8  ± 0,2
25
Термоусадочная трубка 10кВ 75/37,5
751.2  ± 0,2
2,8  ± 0,2
25
Термоусадочная трубка 10кВ 80/40
801.2  ± 0,3
2,8  ± 0,3
25
Термоусадочная трубка 10кВ 85/42,5
851.2  ± 0,3
2,8  ± 0,3
25
Термоусадочная трубка 10кВ 100/50
1001.2  ± 0,3
2,8  ± 0,3
25
Термоусадочная трубка 10кВ 120/60
1201.2  ± 0,3
2,8  ± 0,3
25
Термоусадочная трубка 10кВ 150/75
1501.2  ± 0,3
2,8  ± 0,3
25
Термоусадочная трубка 10кВ 180/90
1801.2  ± 0,3
2,8  ± 0,3
25
Термоусадочная трубка 10кВ 210/105
2101.2  ± 0,3
2,8  ± 0,3
25
Термоусадочная трубка 10кВ 230/115
2301.2  ± 0,3
3,8  ± 0,2
25
Термоусадочная трубка 10кВ 250/125
2501.2  ± 0,3
3,8  ± 0,2
25
Термоусадочная трубка 10кВ 300/150
3001.2  ± 0,3
3,8  ± 0,2
25
